卧式（龙门式）高速刨槽机

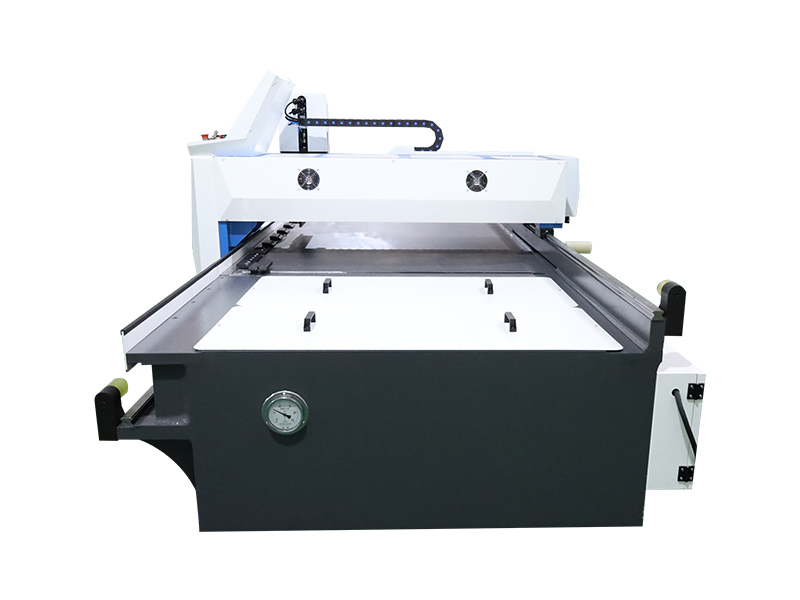

正视图
正视图

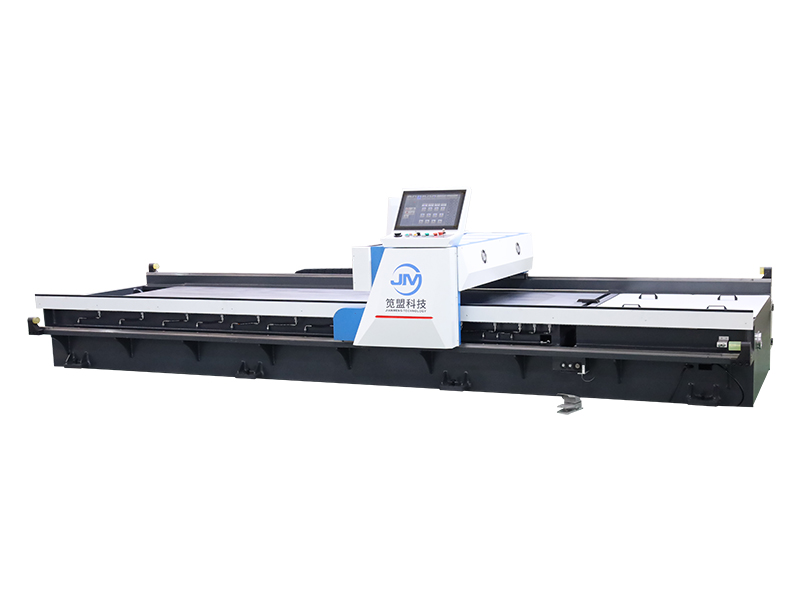

前视图

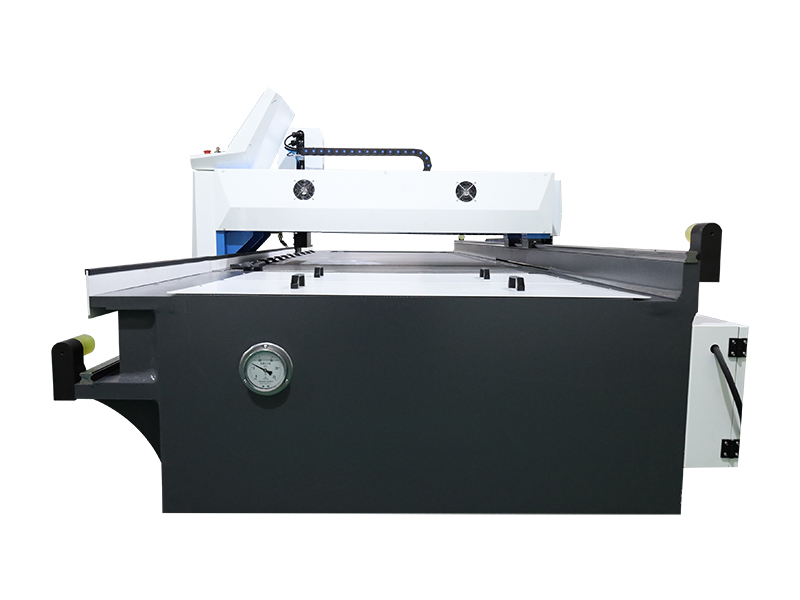

后视图
后视图

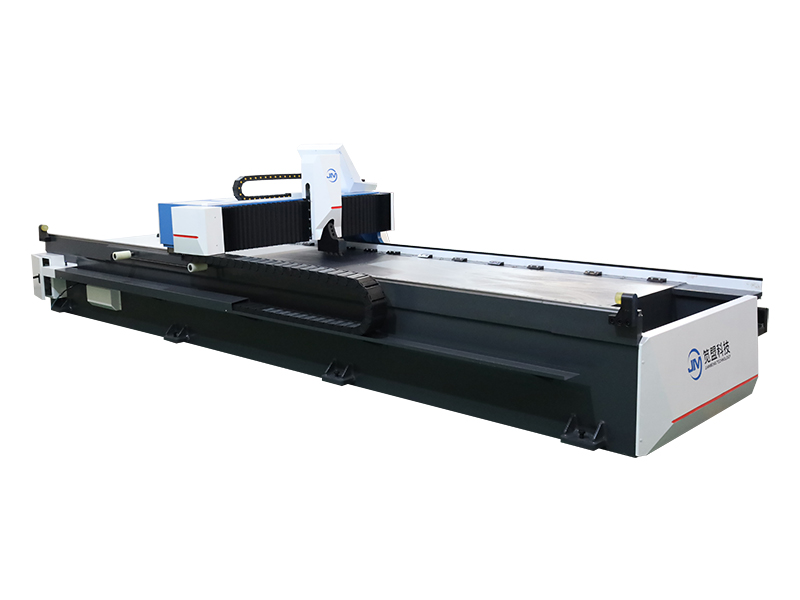

前后侧

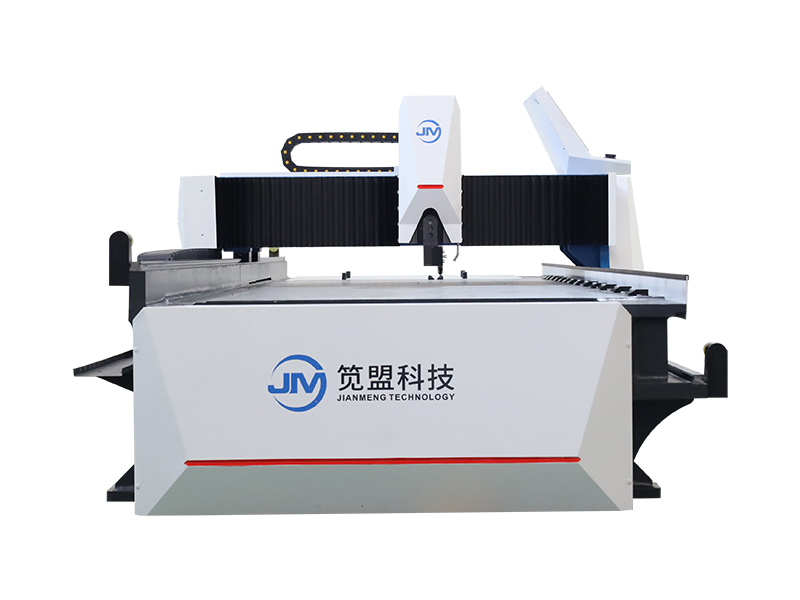

背视图
背视图

细节展示

视频展示

背景介绍

在刨槽机问世以前，人们常常烦恼过于大的折弯R角，折弯尺寸不准确和部分工件无法由折弯机单独完成。刨槽机的问世很好地解决了人们的烦恼。
GSHM卧式高速刨槽机是一款专业的刨槽设备，适用于所有金属板，不锈钢板、铜板、铝板、镀锌板等，刨槽是板材弯曲成形的辅助工序，在板材需要弯曲成形的弯曲线处利用特殊的设备刀具刨切出V型槽，使材料易于折弯成形且弯曲角外R能很小很小，再用折弯机或手工折弯成型，以此方法加工完成并达到产品外观要求。V型槽的深度、宽度、角度可以通过刨切加工时的进刀量和刨刀形状来保证。

产品概述

GSHM刨槽机机座（a）、横梁（c）均采用框架结构设计，工作台面使用低合金高强度结构钢，机床整体刚性优良，坚固耐用；严格按照机床加工工艺制作，采用电炉回火，消除焊接应力减少设备变形；通过喷砂处理保证漆面涂装效果优良；机架经进口数控立体加工中心一次装夹加工成形，保证了各安装面的平行度及垂直度。
GSHM刨槽机加工件采用液压夹紧系统固定，采用柔性夹紧及卸荷装置：高精度的导向系统、位置测量系统和液压均衡功能，尽可能满足加工板面不受创伤的需要，液压压紧，压料力可调，压紧可靠，液压系统增设蓄能器补偿，电机间隙式工作，节约能源，控制油温。

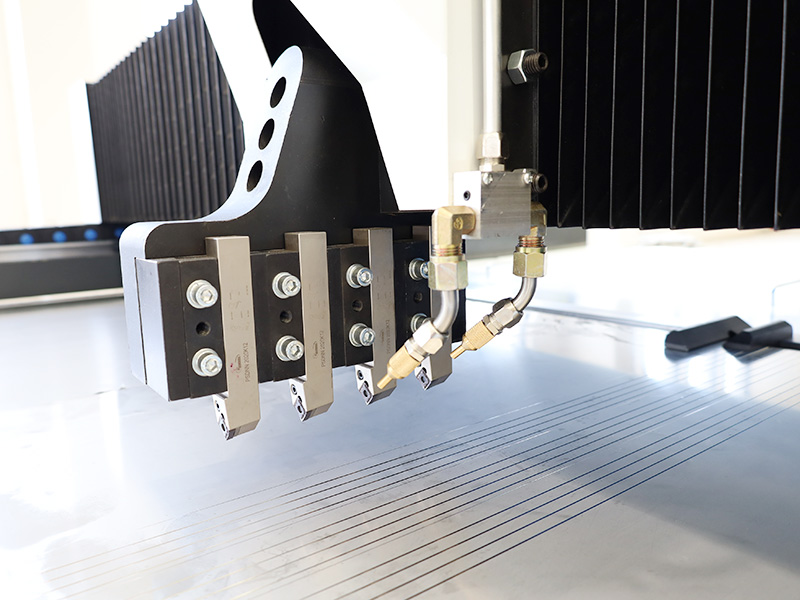

GSHM刨槽机刀架（b）使用4把刀加工“V”槽，因此切削量分配均匀，减少加工件的变形。并且可选配微量冷却系统，延长刀具的使用寿命，降低生产费用；通用的刀具夹紧安装面，能满足各种刀具的装夹要求，白钢刀与合金刀可互换；刀架移送装置使用了研磨级滚珠丝杠和重载直线导轨，因此精度高。
GSHM刨槽机的横梁采用研磨斜齿轮高精度斜齿条和导轨传动，移动速度可变频调整，双导轨结构，横梁式切屑进给过程平稳高效。

产品优势

自动计算内外径系统可根据输入的尺寸和所选的内径或者外径功能，自动计算出槽距的大小。降低操作难度，减少人工成本。	自动循环编程系统可根据输入的循环量，自动进行工件循环，无需逐条输入，大大减少编程时间，提高产能。	可视化图片编辑对于复杂的图形，尤其是板材两面都需加工时，可以直接手绘二维图，可视化直观地进行编程，也同时降低了操作门槛。
折弯效果展示系统可根据输入的数据，实时显示折弯效果图，避免输入错误和输入遗漏导致的原材料损耗。	刀架自润滑系统设备刀架配备自润滑系统，刀架上下移动的同时进行自润滑，大大减少了刀架内部的损耗，提高了刀架使用寿命。	间歇式工作液压站避免油泵长时间工作导致的油温和电机温度过高，节能省电，防止油管和密封圈的提前老化。

技术数据

可加工范围可加工板料Max宽度可加工板料Max长度可加工板料Max厚度（不锈钢）可加工板料Min厚度 V型槽距边最Min距离	1250 mm 4000 mm 5.0 mm 0.4 mm 8.0 mm
平整度台面平整度	± 0.03 mm
Max轴速度沿X轴平行的Max轴速沿Y1轴平行的Max轴速沿Y2轴平行的Max轴速沿Z轴平行的Max轴速	120 m/min 60 m/min 60 m/min 10 m/min
定位精度轴定位精度（X、Y1、Y2、Z）	0.015 mm
分辨率轴分辨率（X、Y1、Y2、Z）	0.001 mm
伺服电机功率 X轴伺服电机功率 Y1轴伺服电机功率 Y2轴伺服电机功率 Z轴伺服电机功率	5.5 kW 1.0 kW 1.0 kW 1.0 kW
设备外型尺寸长宽高	5900 mm 2000 mm 1550 mm

大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken
大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken
大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken
大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken
大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken
大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken

我们的服务

当今许多企业都需在国际化的竞争中求得生存，设备陈旧、意外停机、产能问题或训练不足的员工都将增加生产成本。笕盟科技既有精良的设备，又能提供周到的售后服务。从项目的策划和启动，到生产跟踪和操作培训，直至设备保养、备品备件的供应和维护，一气呵成，为您提供全方位的服务。

客服与维修

机床设备停机会给企业造成高额的费用，因此笕盟科技竭尽全力，力争快速解决问题。我们提供全天候服务，给您即时安排训练有素的技术人员，甚至关于折弯技术的难题，我们也为您解排忧解难。我们有专业化的服务团队和高效运作的物流系统，可以在短时间内提供合适的备品备件并快速进入现场服务，而且设备维修不仅局限于笕盟科技的自产设备，其他厂家出产的设备也都不在话下。

备品备件服务

笕盟科技的设备和机组具有很长的使用寿命。无论设备的出厂年份，在我们的备品备件库里都能找到原装配件。我们的技术服务人员熟悉不同制造商的设备，从新设备的初装配备，到备品备件的选择，都可以为您提供专业的协助，哪怕其他生产制造商的设备也不例外。

设备的定制和改造

当生产中出现调整工艺流程，改变材料或提高现有产能利用率的需求时，投资购置新设备并不是唯一的解决办法。我们的工程师可以与您共同分析评估您的设备现况，结合您的需求和期望，为您制定出小规模设备定制方案乃至设备全套改造等各种方案。所有的项目我们都将根据您的技术需要，与您共同制定个性化的保养方案，避免出现造成高额成本的意外停机，增长设备的使用寿命并提高设备的自身价值。请您利用这些优势，较大程度地确保流程安全和投资安全。当然对于其他厂家制造的设备也不例外。

防患于未然的保养

生产设备是否时刻拥有高度的利用率和持续带来良好的经济效益决定了一个企业的竞争能力。因此，我们以丰富的经验和技术实力时刻伴您左右，提供全面服务。设备出厂时，我就为您准备了服务项目介绍，让您及时了解设备保养的相关信息，为避免和控制后续支出做好万全的准备。
