立式高速刨槽机

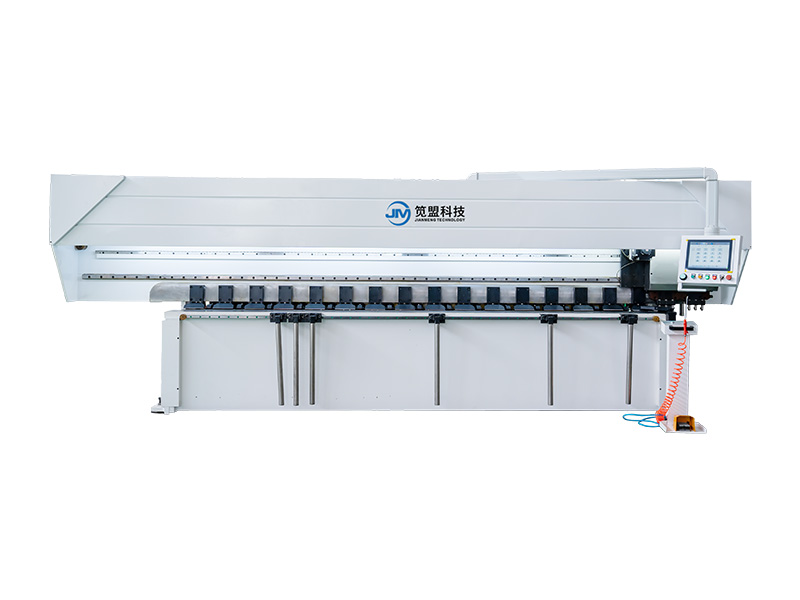

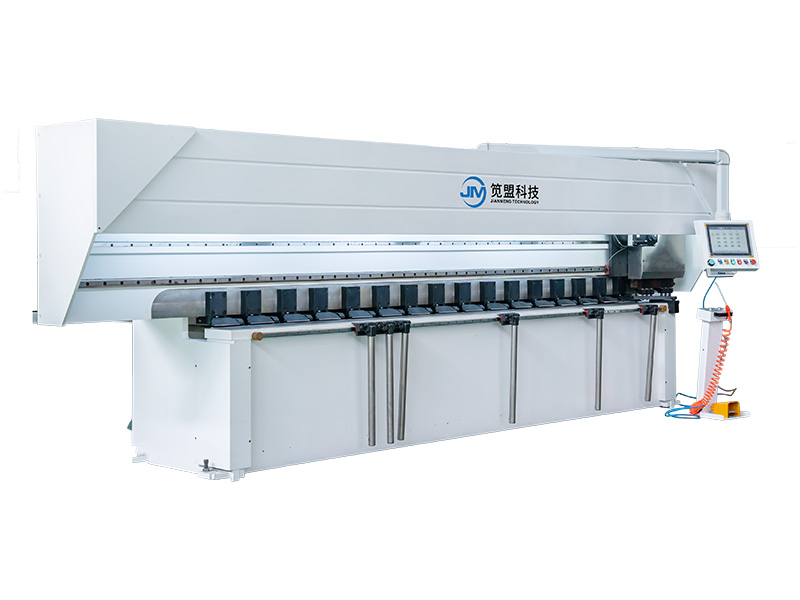

正视图
侧视图

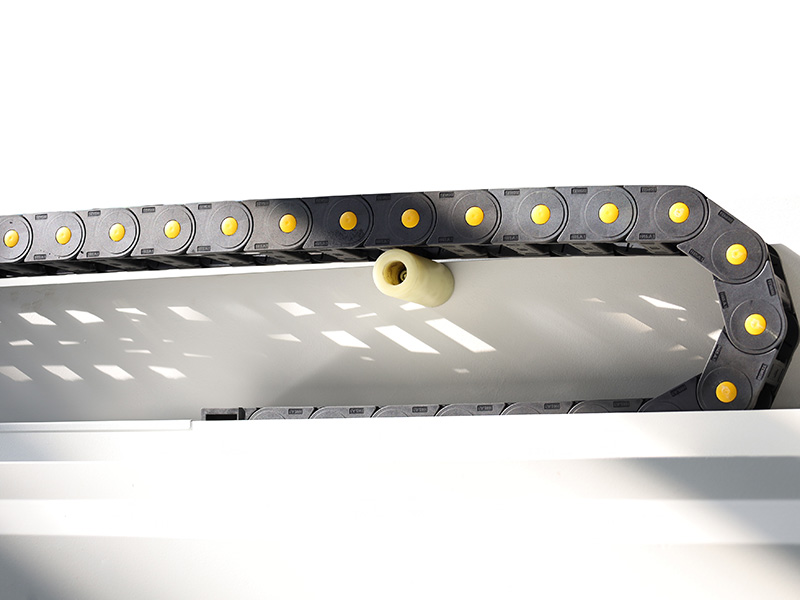

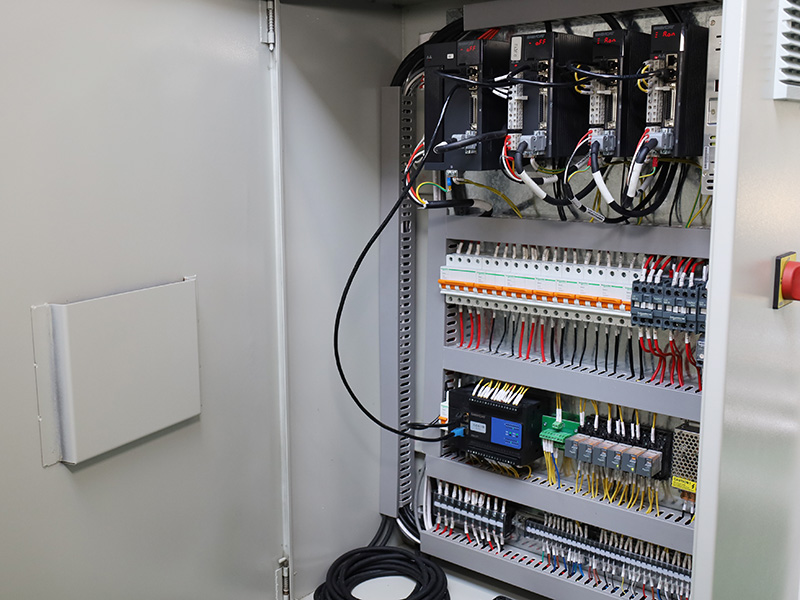

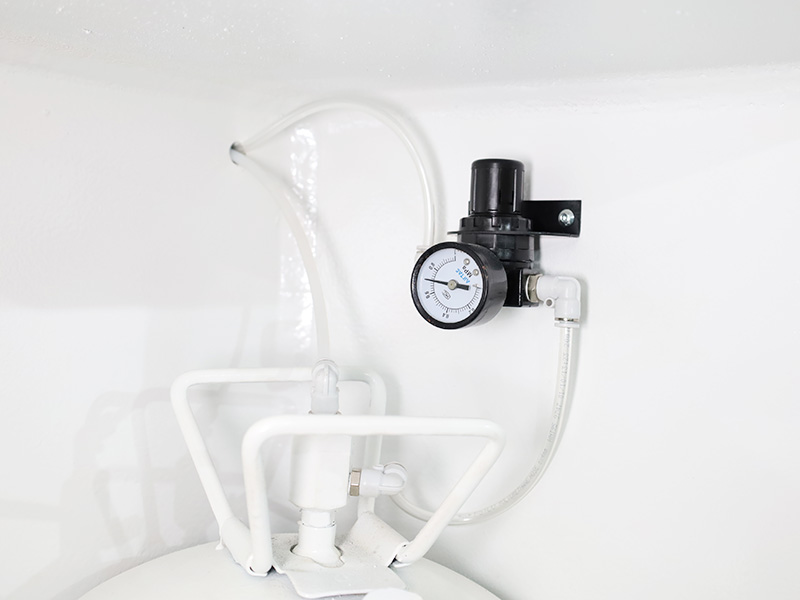

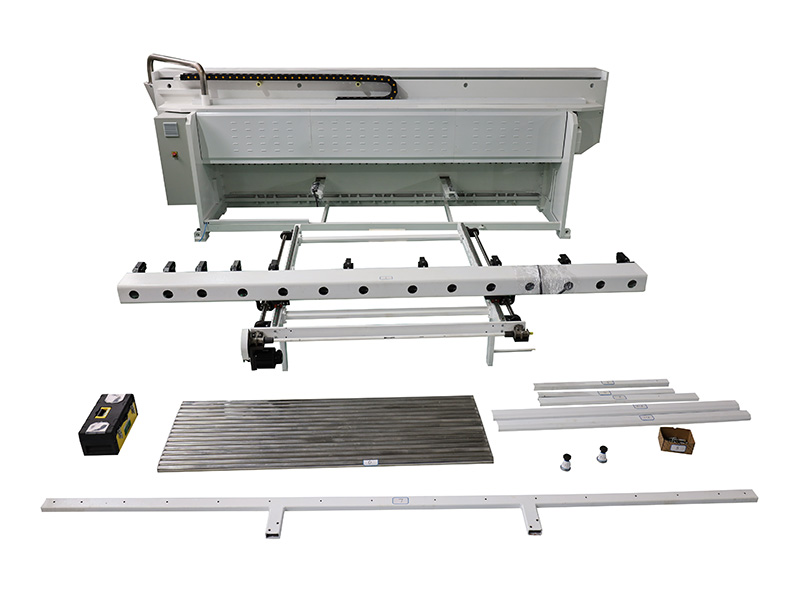

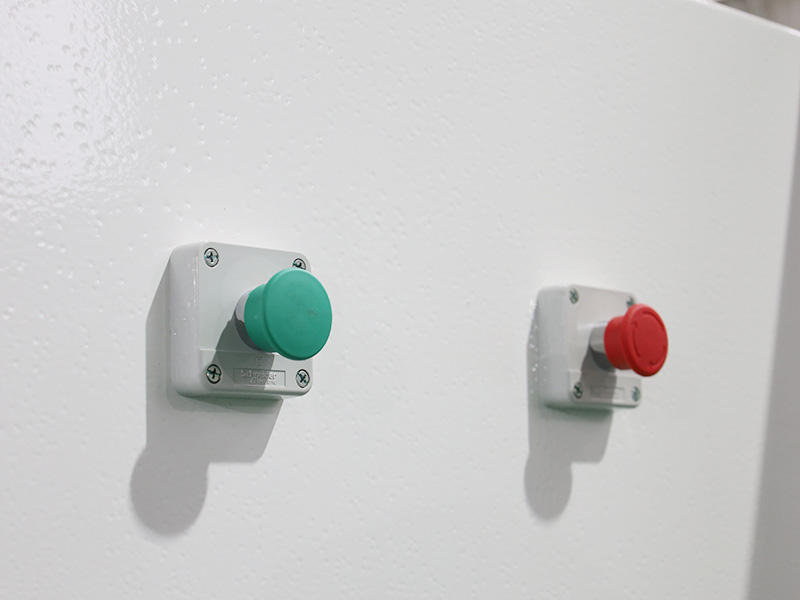

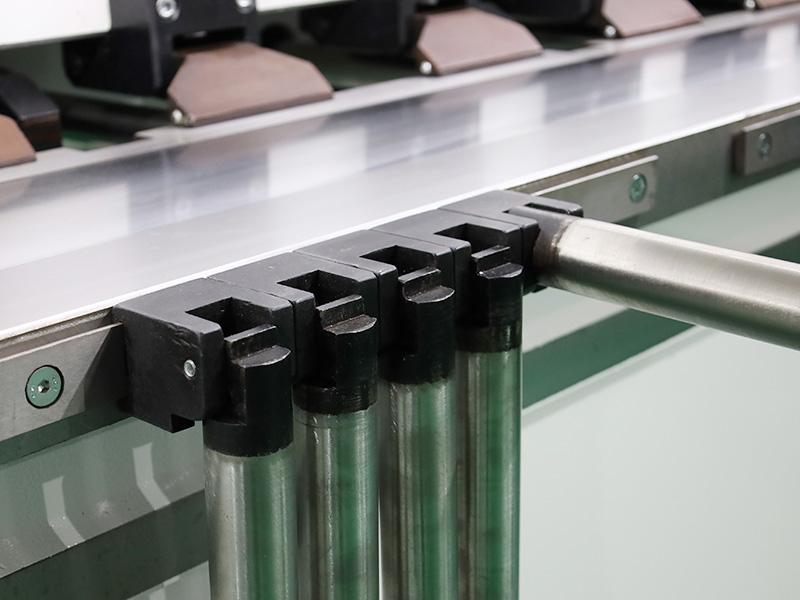

细节展示

视频展示

背景介绍

GSVM立式高速刨槽机是一款专业的刨槽设备，适用于所有金属板，不锈钢板、铜板、铝板、镀锌板等，刨槽是板材弯曲成形的辅助工序，在板材需要弯曲成形的弯曲线处利用特殊的设备刀具刨切出V型槽，使材料易于折弯成形且弯曲角外R能达到很小很小，再用折弯机或手工折弯成型，以此方法加工完成并达到产品外观要求。V型槽的深度、宽度、角度可以通过刨切加工时的进刀量和刨刀形状来保证。

产品概述

GSVM刨槽机整机采用框架结构设计，工作台面使用低合金高强度结构钢，机床整体刚性优良，坚固耐用；工作台面采用一体式底膜，一次成型，加工镜面材料不留痕；严格按照机床加工工艺制作，采用电炉回火，消除焊接应力减少设备变形；通过喷砂处理保证漆面涂装效果优良；机架经进口数控立体加工中心一次装夹加工成形，保证了各安装面的平行度及垂直度。

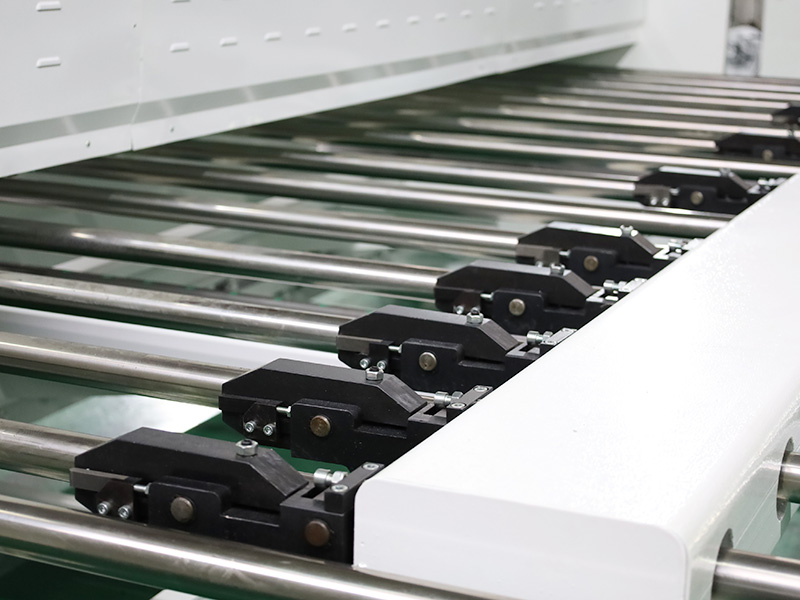

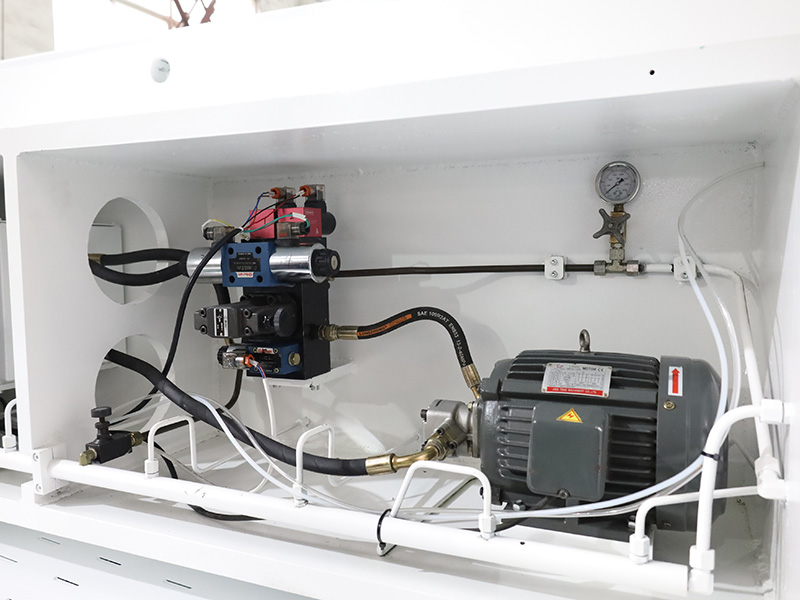

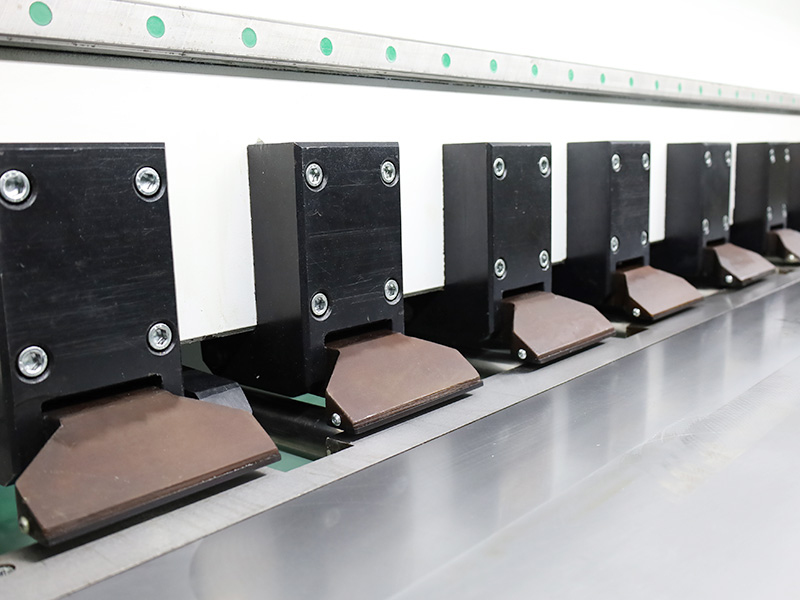

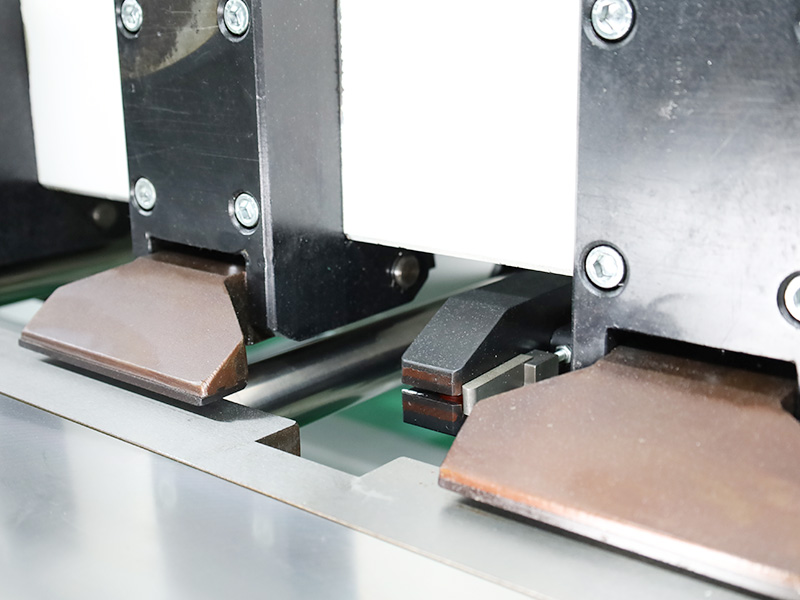

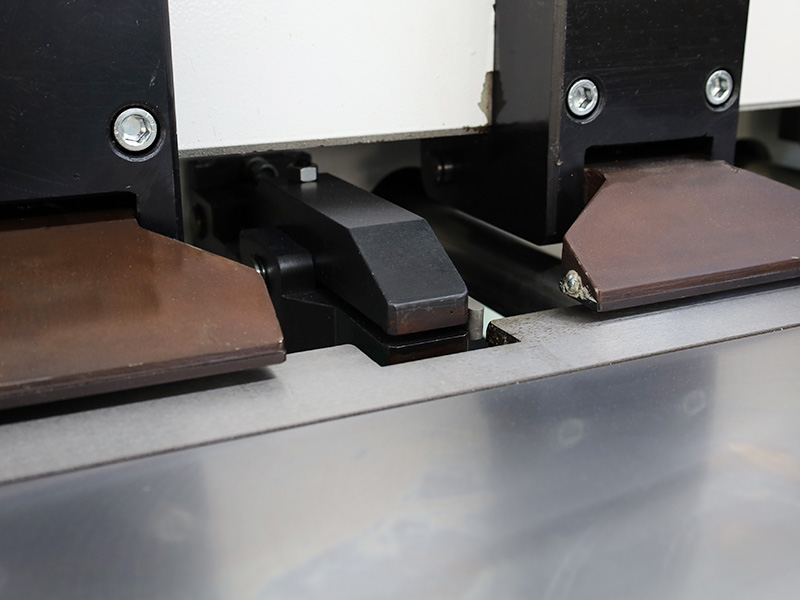

GSVM刨槽机加工件采用液压夹紧系统固定，采用柔性夹紧及卸荷装置：高精度的导向系统、位置测量系统和液压均衡功能，尽可能满足加工板面不受创伤的需要，液压压紧，压料力可调，压紧可靠，液压系统增设蓄能器补偿，电机间隙式工作，节约能源，控制油温。

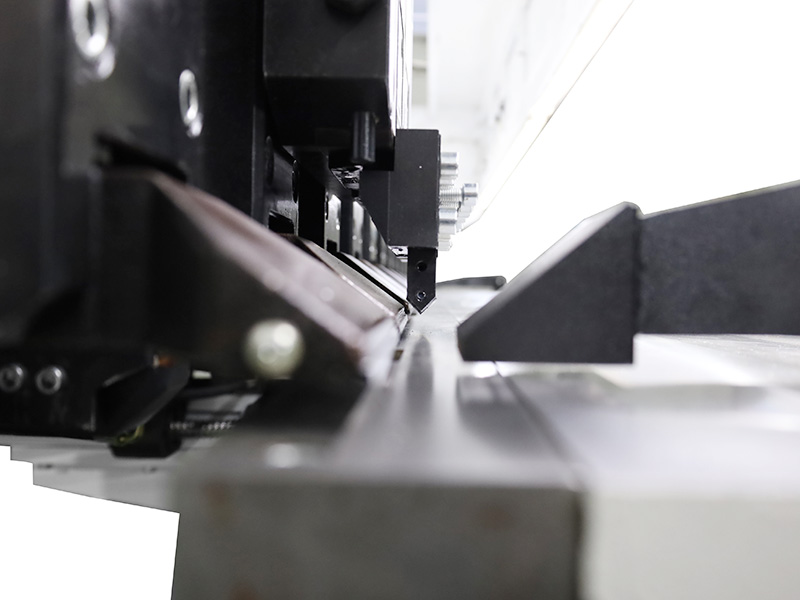

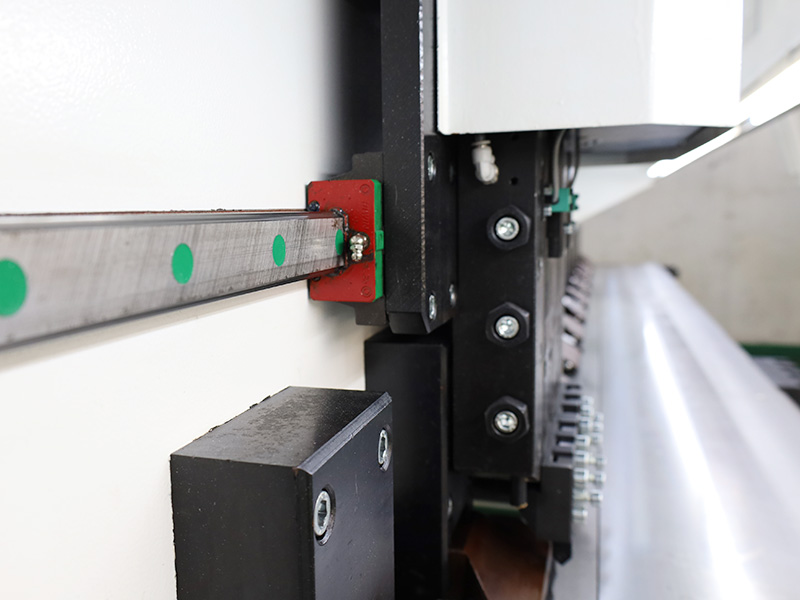

GSVM刨槽机刀架使用4把刀加工“V”槽，因此切削量分配均匀，减少加工件的变形。并且可选配微量冷却系统，延长刀具的使用寿命，降低生产费用；通用的刀具夹紧安装面，能满足各种刀具的装夹要求，白钢刀与合金刀可互换；刀架移送装置使用了重载直线导轨，因此精度高。
GSVM 系列刨槽机横梁固定不动，工件由后送料机构送进，工作台面采用碳素工具钢制作，高频表面淬火后硬度达55-60HRC(普通台面<30HRC)，使工作台硬度远大于不锈钢硬度，解决了传统机型因工作台面硬度低出现沟痕的现象，保证工作台面平面度≤±0.03㎜，彻底解决因工作台面变形降低V型槽精度的问题，延长了设备的使用寿命。

产品优势

自动计算内外径系统可根据输入的尺寸和所选的内径或者外径功能，自动计算出槽距的大小。降低操作难度，减少人工成本。	自动循环编程系统可根据输入的循环量，自动进行工件循环，无需逐条输入，大大减少编程时间，提高产能。	可视化图片编辑对于复杂的图形，尤其是板材两面都需加工时，可以直接手绘二维图，可视化直观地进行编程，也同时降低了操作门槛。
折弯效果展示系统可根据输入的数据，实时显示折弯效果图，避免输入错误和输入遗漏导致的原材料损耗。	刀架自润滑系统设备刀架配备自润滑系统，刀架上下移动的同时进行自润滑，大大减少了刀架内部的损耗，提高了刀架使用寿命。	间歇式工作液压站避免油泵长时间工作导致的油温和电机温度过高，节能省电，防止油管和密封圈的提前老化。

技术数据

可加工范围可加工板料Max宽度可加工板料Max长度可加工板料Max厚度（不锈钢）可加工板料Min厚度 V型槽距边最Min距离和MAX宽度	1500 mm 4000 mm 6.0 mm 0.4 mm 10.0 mm
平整度台面平整度	± 0.03 mm
Max轴速度沿X轴平行的Max轴速沿Y轴平行的Max轴速沿Z轴平行的Max轴速	120 m/min 60 m/min 10 m/min
定位精度轴定位精度（X、Y、Z）	0.015 mm
分辨率轴分辨率（X、Y、Z）	0.001 mm
伺服电机功率 X轴伺服电机功率 Y轴伺服电机功率 Z轴伺服电机功率	5.5 kW 1.0 kW 1.0 kW
设备外型尺寸长宽高	5700 mm 2600 mm 2000 mm

大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken
大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken
大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken
大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken
大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken
大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken
