全自动四边刨槽机

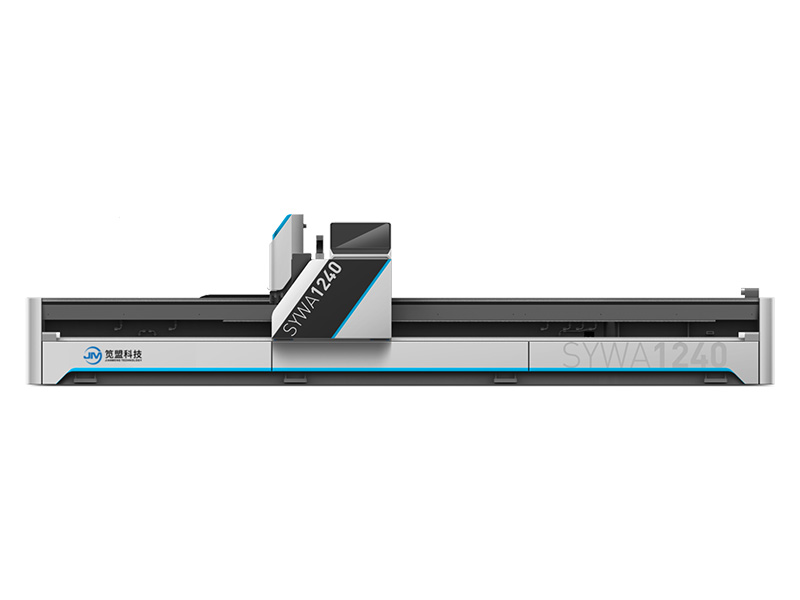

前视图
侧视图

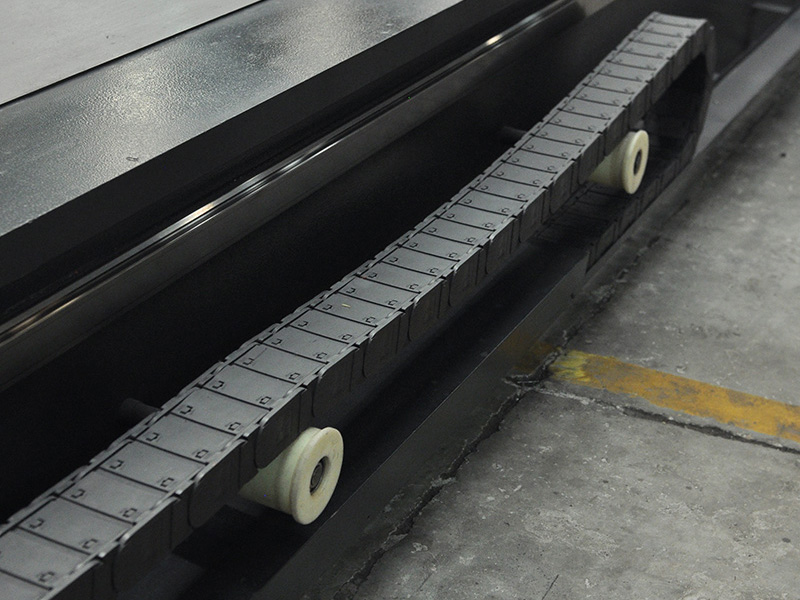

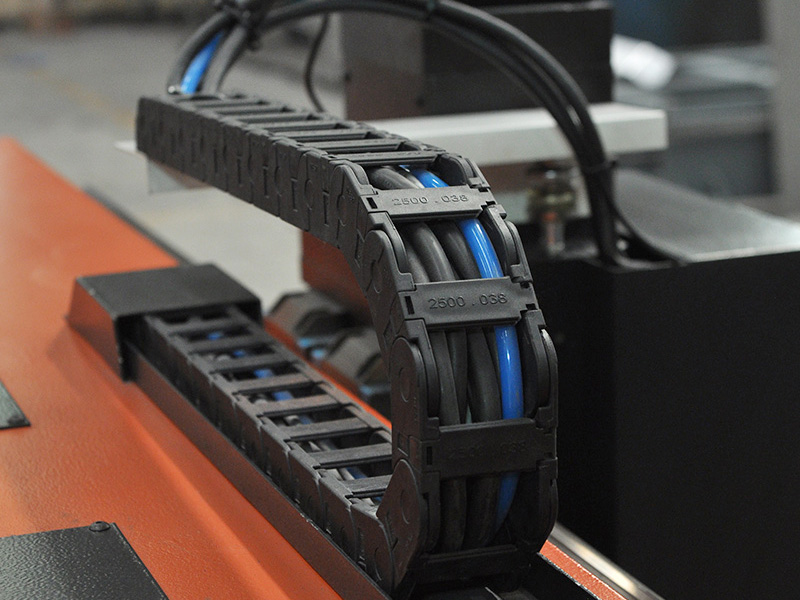

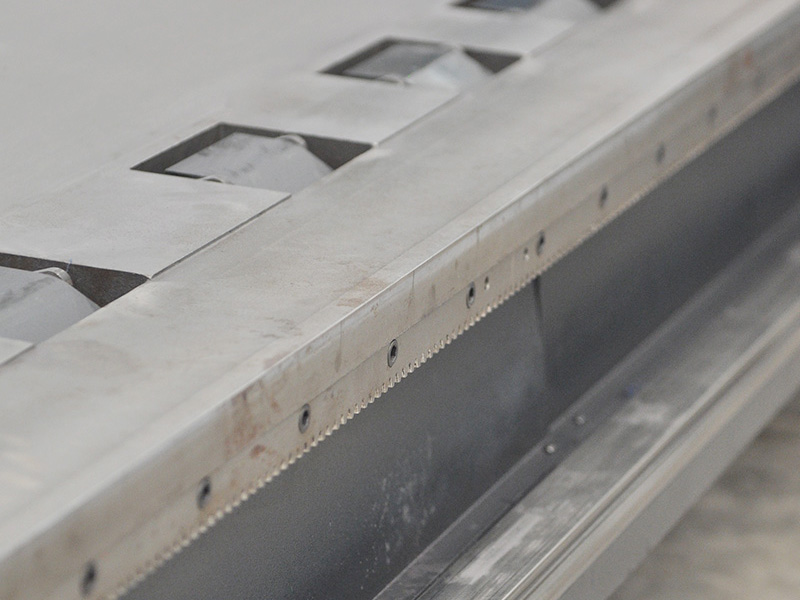

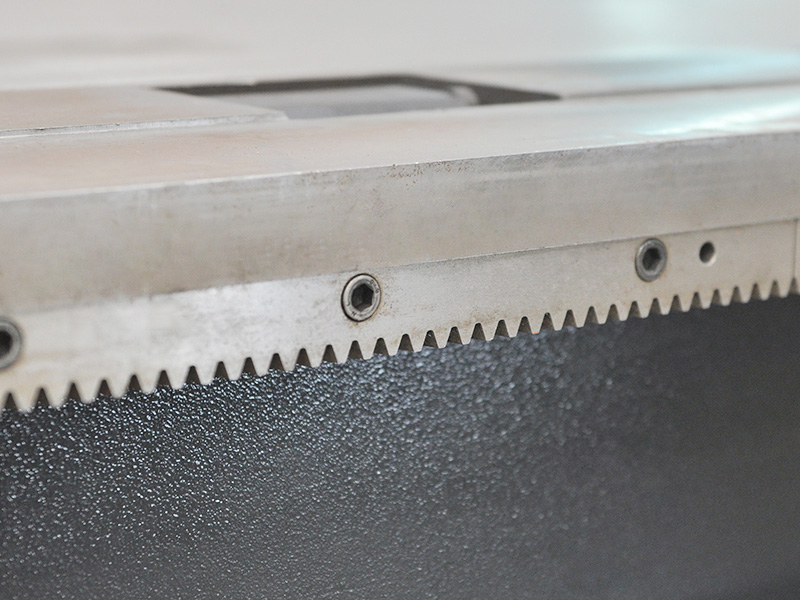

细节展示

视频展示

背景介绍

在刨槽机问世以前，人们常常烦恼过于大的折弯R角，折弯尺寸不准确和部分工件无法由折弯机单独完成。刨槽机的问世很好地解决了人们的烦恼。
GSFM卧式高速刨槽机是一款专业的刨槽设备，适用于所有金属板，不锈钢板、铜板、铝板、镀锌板等，刨槽是板材弯曲成形的辅助工序，在板材需要弯曲成形的弯曲线处利用特殊的设备刀具刨切出V型槽，使材料易于折弯成形且弯曲角外R能达到最小化，再用折弯机或手工折弯成型，以此方法加工完成并达到产品外观要求。V型槽的深度、宽度、角度可以通过刨切加工时的进刀量和刨刀形状来保证。

产品概述

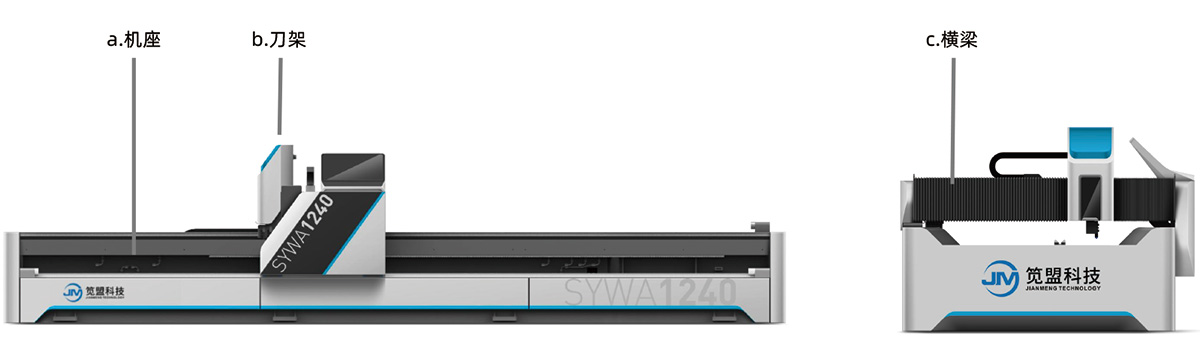

GSFM刨槽机机座（a）、横梁（c）均采用框架结构设计，工作台面使用低合金高强度结构钢，机床整体刚性优良，坚固耐用；严格按照机床加工工艺制作，采用电炉回火，消除焊接应力减少设备变形；通过喷砂处理保证漆面涂装效果优良；机架经进口数控立体加工中心一次装夹加工成形，保证了各安装面的平行度及垂直度。
GSFM刨槽机加工件采用液压夹紧系统固定，采用柔性夹紧及卸荷装置：高精度的导向系统、位置测量系统和液压均衡功能，尽可能满足加工板面不受创伤的需要，液压压紧，压料力可调，压紧可靠，液压系统增设蓄能器补偿，电机间隙式工作，节约能源，控制油温。

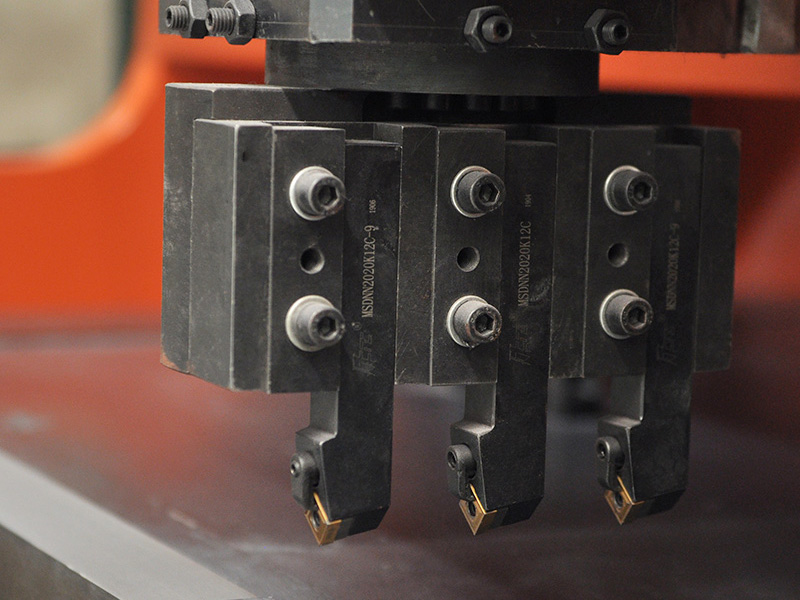

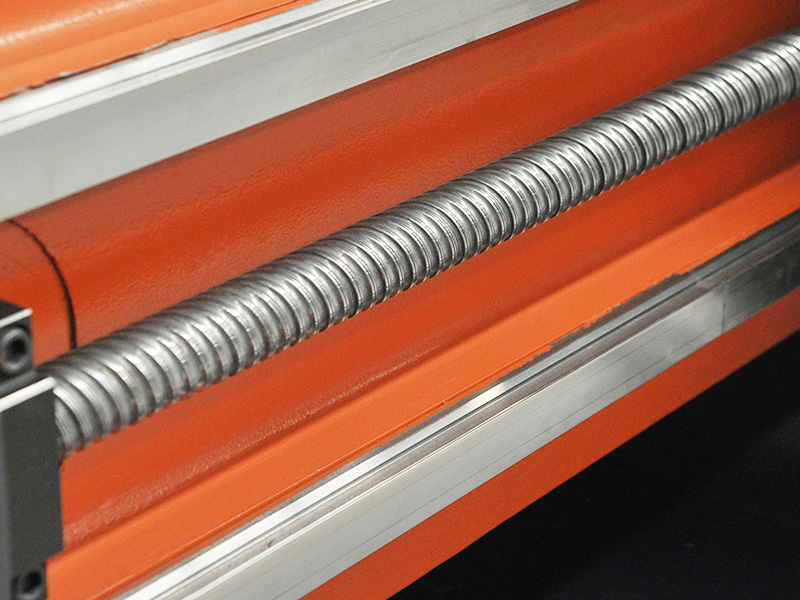

GSFM刨槽机刀架（b）使用3把刀加工“V”槽，因此切削量分配均匀，减少加工件的变形。并且可选配微量冷却系统，延长刀具的使用寿命，降低生产费用；通用的刀具夹紧安装面，能满足各种刀具的装夹要求，白钢刀与合金刀可互换；刀架移送装置使用了研磨级滚珠丝杠和重载直线导轨，因此精度高。
GSFM刨槽机拥有5轴数控系统，5个独立的伺服电机驱动；刀架带有自动旋转系统，可实现对板材的一次性成型四边刨槽，工件不再需要人为转向移动，较大地提升了尺寸精度，节省人工成本，节约时间成本，提高生产效率。

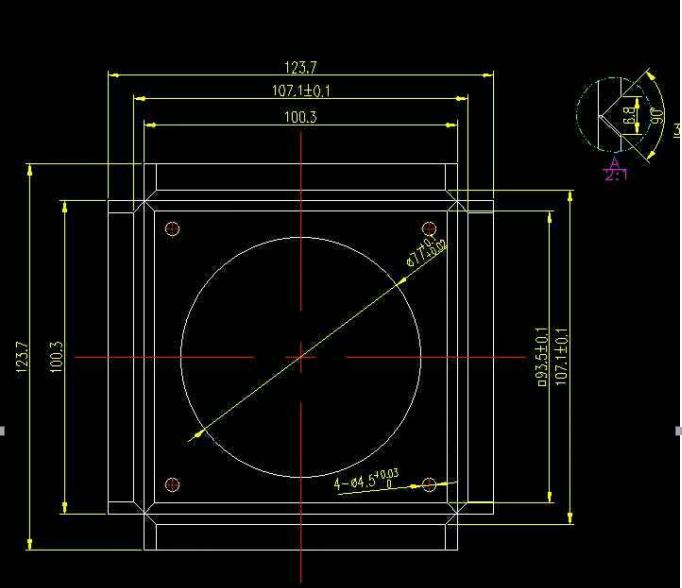

举例

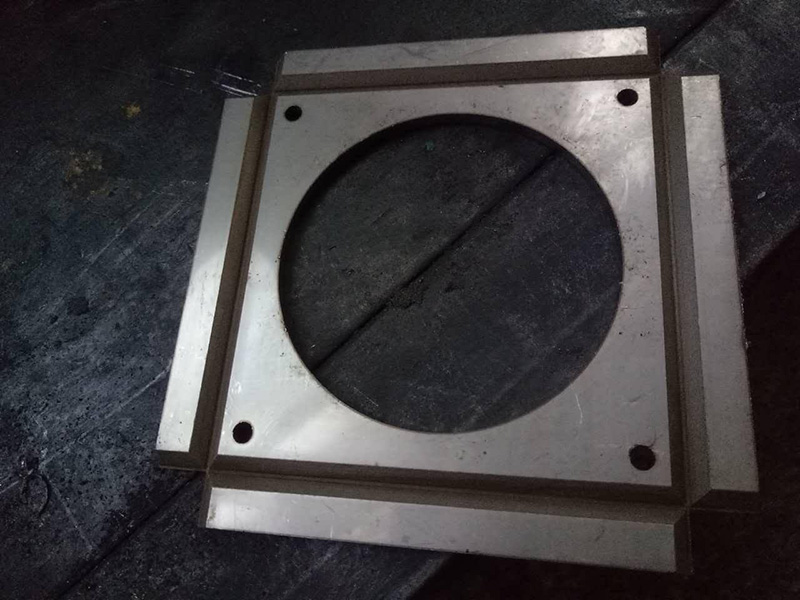

实物

产品优势

保留标准款所有功能自动计算内外径、自动循环编程、可视化图片编辑、折弯效果展示、刀架自润滑系统、间歇式工作液压站等。	刀架自动旋转刀架可实现90°旋转并固定不动，配合高功率Y1电机，实现对板材的横方向刨槽，无需再人为转动板材。	工件一次成型工件不再需要人为转向移动，较大地提升了尺寸精度，节省人工成本，节约时间成本，提高生产效率。

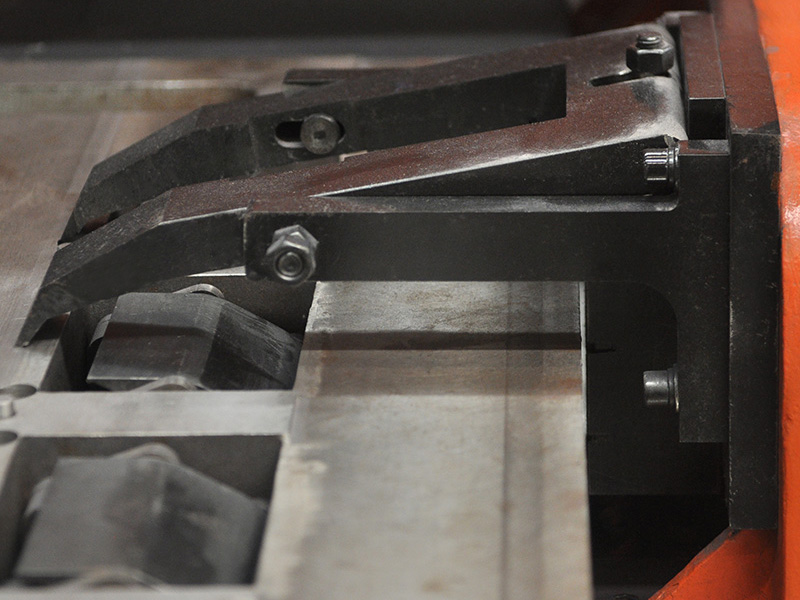

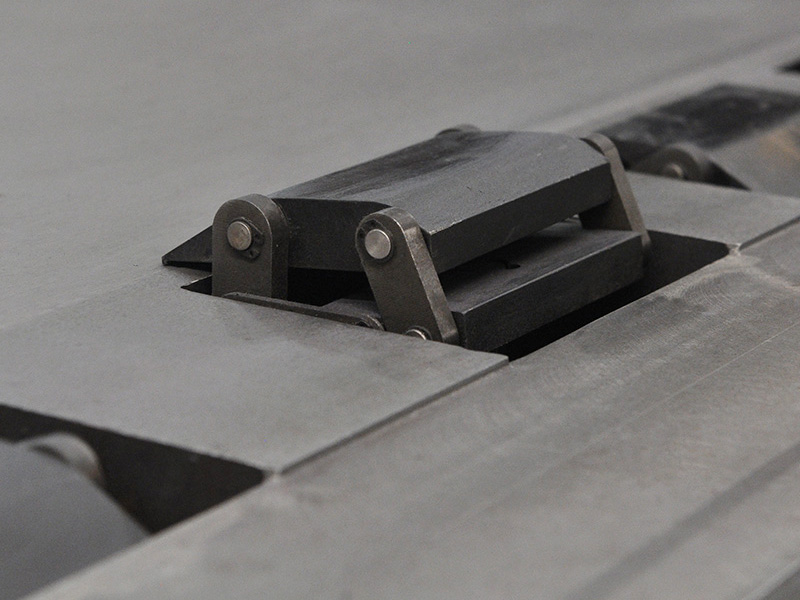

压脚智能避障系统自动计算工件各个步骤的下刀位置，固定压脚进行自动为刀架留出下刀空间，实现智能避障。	多个辅助压脚辅助压脚数量多且分布科学，两个方向的多个辅助压脚，液压控制，工件夹持稳定可靠。

技术数据

可加工范围可加工板料Max宽度可加工板料Max长度可加工板料Max厚度（不锈钢）可加工板料Min厚度 V型槽距边最Min距离	1500 mm 4000 mm 5.0 mm 0.4 mm 12.0 mm
平整度台面平整度	± 0.03 mm
Max轴速度沿X轴平行的Max轴速沿Y1轴平行的Max轴速沿Y2轴平行的Max轴速沿Z轴平行的Max轴速沿U轴平行的Max轴速	120 m/min 60 m/min 60 m/min 10 m/min 10 m/min
定位精度轴定位精度（X、Y1、Y2、Y2、Z、U）	0.015 mm
分辨率轴分辨率（X、Y1、Y2、Y2、Z、U）	0.001 mm
伺服电机功率 X轴伺服电机功率 Y1轴伺服电机功率 Y2轴伺服电机功率 Z轴伺服电机功率 U轴伺服电机功率	5.5 kW 3.0 kW 1.0 kW 1.0 kW 1.0 kW
设备外型尺寸长宽高	5900 mm 2000 mm 1550 mm

大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken
大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken
大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken
大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken
大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken
大触摸屏数控系统	台湾 Superior
液压控制系统	日本 Yuken
